Macchina piegatubi della staffa automatica

PLC controllo automatico 16mm CNC Stirrup Bender Macchina automatica per la produzione di staffe

Tutte le categorie

Macchina piegatubi della staffa automatica

Macchina piegatubi del tondo per cemento armato di CNC

Macchina piegatubi della staffa di CNC

Saldatrice della gabbia del mucchio

Linea del taglio del tondo per cemento armato

Linea del taglio della sega del tondo per cemento armato

Saldatrice della trave della capriata

Alimentatore del tondo per cemento armato

Macchina piegatubi del tondo per cemento armato automatico

Piegatrice di Antivari d'acciaio

Taglierina di Antivari d'acciaio

Macchina per raddrizzare e tagliare tondo per cemento armato

Contattaci

Mr. Jurrivh

sales5@cdgute.com

008618349380338

Contattaci ora

PLC controllo automatico 16mm CNC Stirrup Bender Macchina automatica per la produzione di staffe

Marchio:	GUTE
Numero modello:	SGW16D-4
MOQ:	1 set
prezzo:	75000-95000USD/SET
Dettagli dell'imballaggio:	custodia in compensato
Termini di pagamento:	L/C, T/T, D/P, D/A

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

CE,ISO 9001:2000

Nome del prodotto:

piegatrice cnc

Modello:

SGW16D-4

Operazione:

Sistema automatico di alimentazione del filo (CNC)/sistema azionato dall'aria

SINGOLO PIEGAMENTO DEL CAVO:

6-16 millimetri

DOPPIO PIEGAMENTO DEL CAVO:

6-13mm

LATO DELLA STAFFA DI MAX. LENGTH OF:

1000 mm

DIREZIONE DI PIEGAMENTO:

Bi-direzione

ACCURATEZZA DI LUNGHEZZA:

± 1 mm

ACCURATEZZA DI ANGOLO:

L×P×A:

14000×1460×2600mm

Peso:

MAX. VELOCITÀ DI FLESSIONE:

1000°/sec

VELOCITÀ MASSIMA DI TRAZIONE:

100 m/min

LA TRAZIONE ASSISTE IL POTERE DEL MOTORE:

29KW✖2PSC

POTERE DI PIEGAMENTO DEL MOTORE DI SERVIZIO:

22 kW

Capacità di alimentazione:

200SET/month

Descrizione del prodotto

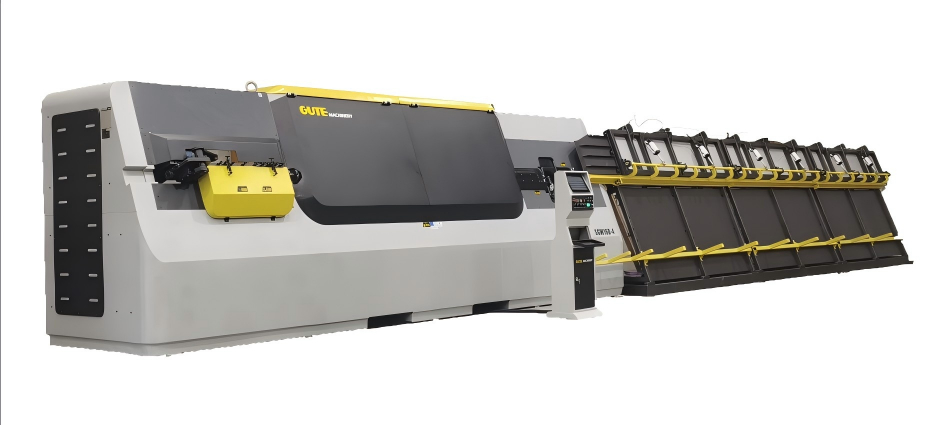

Controllo automatico PLC 16mm CNC Staffatrice Automatica per Staffe

01 Panoramica

1. Con la capacità di realizzare staffe da fili di acciaio per armatura a spirale da 6-16 mm e da fili diritti da 12-16 mm.
2. Controllo automatico PLC, alto grado di automazione.
3. Meccanismo di trazione a doppia potenza (tradizionalmente solo un motore di trazione).
4. Meccanismo di piegatura a doppio scopo con ruota di formatura e perno centrale di tipo europeo.

Ambito di applicazione

Utilizzato principalmente nella costruzione di edifici residenziali, autostrade, strade e ponti, metropolitane e altri progetti.

Parametri del dispositivo

Diametro di piegatura del filo singolo	6–16mm
Diametro di piegatura del filo doppio per tondini	6–12mm
Materiale di lavorazione	Bobina di acciaio
Velocità massima di traino	100 m/min
Velocità massima di piegatura	1050°/sec
Direzione di piegatura	Bidirezionale
Potenza del servomotore di trazione	29 KW X 2 PCS
Potenza del servomotore di piegatura	22 KW
Potenza del motore di spostamento	2 KW
Potenza del motore di taglio	7.5 KW
Consumo elettrico medio	9KW/H
Potenza totale	100KW
Lato staffa più lungo	1000mm
Lato staffa più corto	65mm
La lunghezza più lunga della costola	7m
Peso della macchina principale	6.0T
Metodo di controllo della trazione	Servo
Metodo di controllo della piegatura	Servo
LWH	14000×1460×2600 mm
Peso totale	5.5T

Vantaggi dell'attrezzatura

PLC controllo automatico 16mm CNC Stirrup Bender Macchina automatica per la produzione di staffe 0

PLC controllo automatico 16mm CNC Stirrup Bender Macchina automatica per la produzione di staffe 1

Controllo automatico PLC, alto grado di automazione.
Il prodotto utilizza un PLC del marchio Siemenz come controller principale. Tutti i processi di azione vengono eseguiti automaticamente e rapidamente, realizzando la piena automazione dell'intero processo di produzione delle staffe; la trazione adotta il controllo servo e la sua velocità può essere regolata rapidamente in base alle effettive esigenze di produzione; il sistema di azionamento della piegatura utilizza un sistema ad anello chiuso servo ad alta potenza per garantire la precisione e la velocità di piegatura. È stato formato un sistema di interazione uomo-macchina intelligente, comodo, semplice, efficiente e veloce.

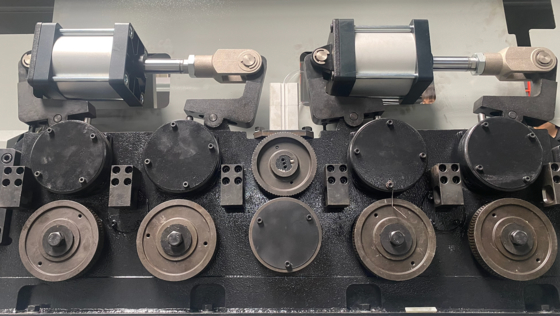

Meccanismo di raddrizzamento a più ruote
Il numero di ruote di pre-regolazione e di raddrizzamento è superiore di 1/3 rispetto alle tradizionali piegatrici, con un migliore effetto di raddrizzamento, un carico inferiore su una singola ruota di raddrizzamento e una maggiore durata della ruota di raddrizzamento.

PLC controllo automatico 16mm CNC Stirrup Bender Macchina automatica per la produzione di staffe 2

Il prodotto utilizza un PLC del marchio Siemenz come controller principale.
Tutti i processi di azione vengono eseguiti automaticamente e rapidamente, realizzando la piena automazione dell'intero processo di produzione delle staffe; la trazione adotta il controllo servo e la sua velocità può essere regolata rapidamente in base alle effettive esigenze di produzione; il sistema di azionamento della piegatura utilizza un sistema ad anello chiuso servo ad alta potenza per garantire la precisione e la velocità di piegatura. È stato formato un sistema di interazione uomo-macchina intelligente, comodo, semplice, efficiente e veloce.

PLC controllo automatico 16mm CNC Stirrup Bender Macchina automatica per la produzione di staffe 3

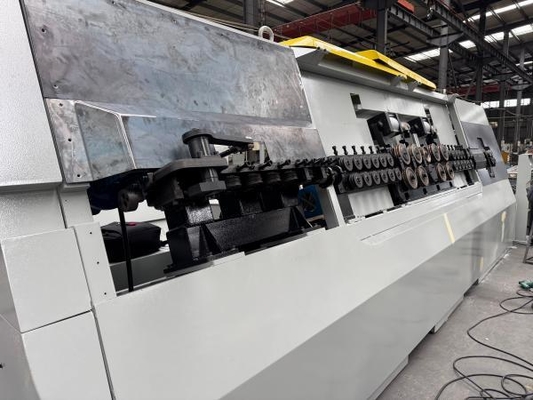

Meccanismo di piegatura a doppio scopo con ruota di formatura e perno centrale di tipo europeo
Per diverse esigenze di piegatura delle staffe, è possibile selezionare la ruota di formatura o il perno centrale, che ha una gamma più ampia di adattabilità e produce staffe che soddisfano meglio i requisiti.

PLC controllo automatico 16mm CNC Stirrup Bender Macchina automatica per la produzione di staffe 4

Meccanismo di trazione a doppia potenza (tradizionalmente solo un motore di trazione). L'uso innovativo del servomotore a doppia trazione + ingresso di potenza del riduttore ha 4 set di ruote motrici, per garantire una potenza sufficiente per raddrizzare 16 mm, il che può ridurre il carico di ogni set di ruote motrici, aumentare la durata dei componenti corrispondenti e ridurre anche l'indentazione delle barre d'acciaio.

La nostra fabbrica

PLC controllo automatico 16mm CNC Stirrup Bender Macchina automatica per la produzione di staffe 5

PLC controllo automatico 16mm CNC Stirrup Bender Macchina automatica per la produzione di staffe 6

Il nostro servizio

PLC controllo automatico 16mm CNC Stirrup Bender Macchina automatica per la produzione di staffe 8

Certificazione
